1、配備新開發軟件，操作更加簡單

◆FANUC-0i-MD數控系統+大尺寸液晶顯示屏

◆圖形化輸入界面使得輸入更簡單

◆雙重旋轉式控制面板設置于右側，操作和觀察更方便

2、加工精度更高、質量更穩定

◆各運動軸由獨立伺服電機直接控制，傳動鏈短、精度高

◆基礎件采用三維CAD設計，并進行結構和熱力學分析

◆滾刀主軸和工作臺主軸帶銷隙結構，消除傳動間隙

3、使用干切滾刀可實現高速切削

◆主軸最高轉速1500r/min,工作臺最高轉速300r/min，主電機功率11KW

◆實現速度更高、進給量更大的切削

◆干切加工效率通常是常規濕切機床的2—3倍

4、環保、節能、高效

◆可以干切切削不使用任何切削油，切削油比常規濕切機床減少100%

◆可比常規濕切機床節省約15%的總能耗

◆占地面積比常規濕切機床減少20%

5、完善的防護措施

◆加工區域完全密閉，內置大斜度光滑不銹鋼內罩

◆考慮切削下落的床身結構，床身內置自動排屑機

◆切屑直接下落到排屑器上

6、完善的在線監控與保護功能

◆主軸過載保護，自動監測主軸載荷

◆液壓油、潤滑油自動監控，保證液壓和潤滑工作正常

◆頂尖快速運動，慢速接近，保護工件不受損傷

項     目		參       數

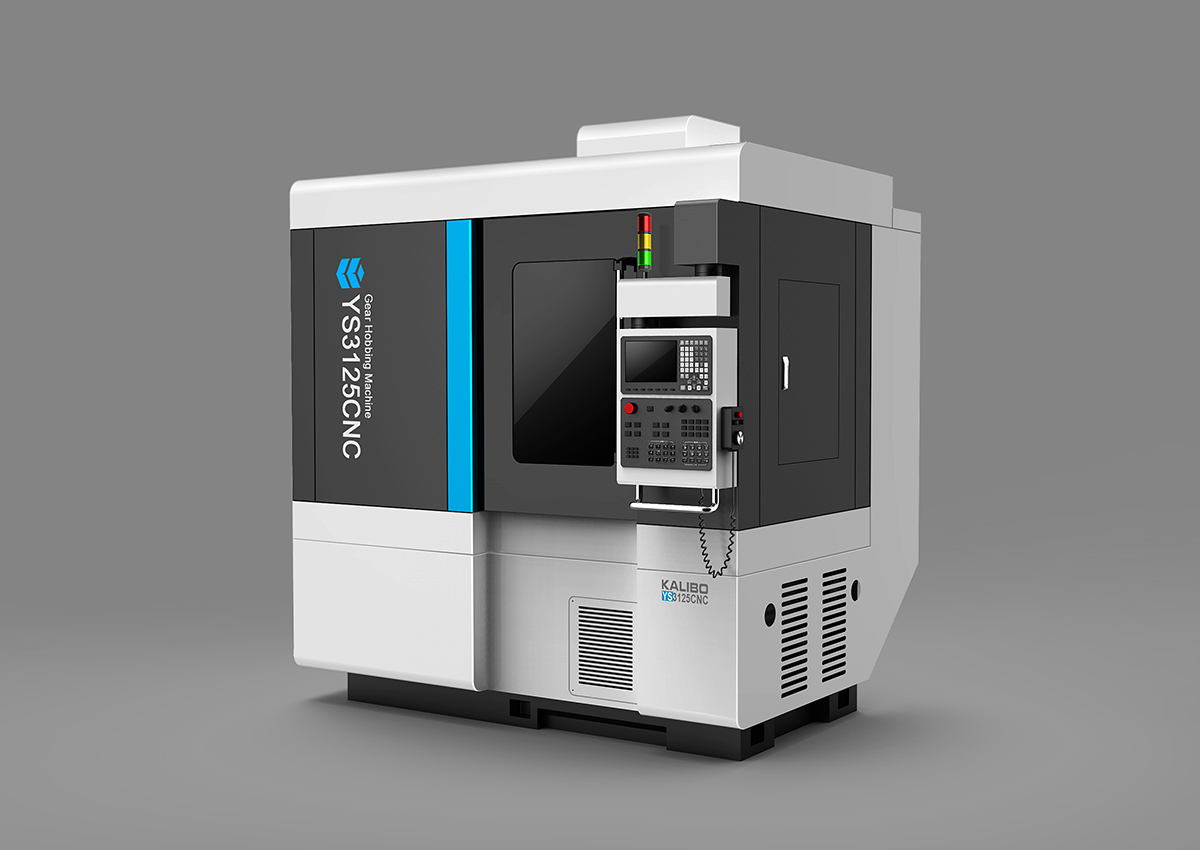

		單 位	YS3125CNC5
最大工件直徑	Max diameter of workpiece	mm	250
最大加工模數	Max module of workpiece	mm	6
刀架最大轉角	Max helix angle	°	±45
工作臺最高轉速	Max speed of workpiece	r/min	300
主軸最高轉速	Max speed of spindle	rpm	1500
軸向快速速度(Z軸)	Z axis rapid feed rate	mm/min	1500
徑向快速速度(X軸)	X axis rapid feed rate	mm/min	3000
切向快速速度(Y軸)	Y axis rapid feed rate	mm/min	1500
刀具中心至工作臺中心距離	Distance from the hob center	mm	30～250
	to worktable center
刀具中心至工作臺面距離	Distance from the hob center	mm	200～500
	to worktable surface
外支架頂尖至工作臺面距離	Distance from outer bracker	mm	350～750
	center to worktable surface
最大裝刀（直徑×長度）	Max size of hob(D×L)	mm	Φ130×180
滾刀移位行程	Hob shifting distance	mm	150
主電機功率	Main motor power	KW	11Kw
占地尺寸(長×寬×高)	Overall dimension(L×W×H)	mm	2620×2580×2870
毛重	gross weight	kg	9500
