普通滾齒機系列

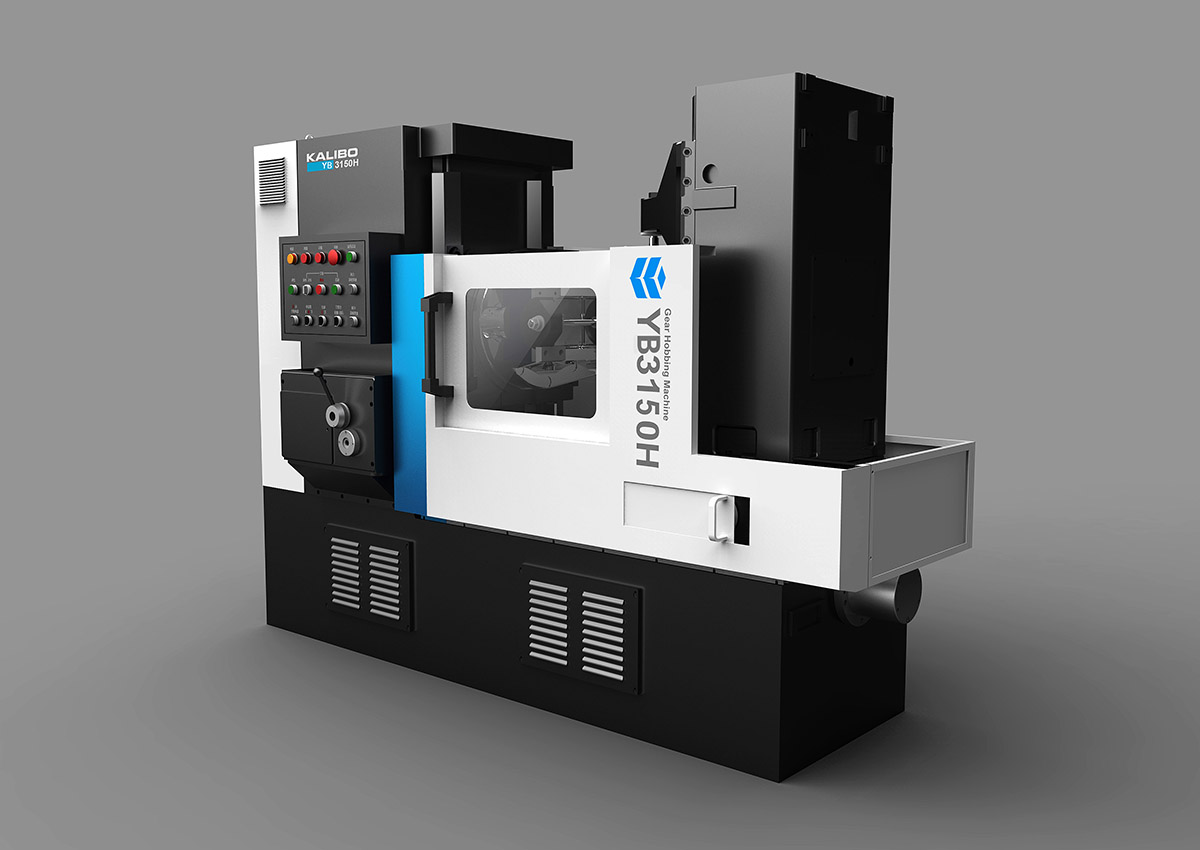

YB3150H

YB3150H半自動滾齒機是Y3150H普通滾齒機的升級版，自動化程度得到提高，能實現一次方框循環，可部分代替2/3軸數控滾齒機的自動進退刀功能?？蓪?shí)現一人多機操作，操作更簡單、方便，大大提高工作效率和產量；能加工各種直齒/斜齒圓柱齒輪、花鍵、蝸輪、鏈輪等，適用于汽車、摩托車、減速機、農機、紡織機械、起重機械、鏈輪、電梯、礦山機械等行業的齒輪加工。
標準配置
1、機械本體；
2、滾刀刀桿套裝；
3、掛輪與專用工具套裝；
4、防護裝置；
5、液壓、潤滑套裝；
6、安裝用配件
可選配置：
1、滾刀刀桿套裝（標配以外）
2、用戶需要的其它配置
注：
1、由于技術進步，產品更改恕不另行通知
2、可根據用戶需求，提供變形機床或?qū)C(jī)

產品特點

1、加工齒輪時，可按順銑或逆銑軸向進給,可代替經濟型數控的部分自動功能，實現一次方框循環（自動進退刀）；

2、機床床身、大立柱采用雙層壁結構并加重設計，整機剛性高，精度穩定；

3、采用液壓和電氣聯控，電氣采用PLC可編程序控制，可靠性高，故障率低，維修方便；

4、設有安全裝置和自動潤滑機構，可自動停機；

5、調整簡單，適合成批生產一人多機操作；

主要技術參數

項目	Description	單位	參數
最大工件直徑	Max. diameter of workpiece	mm	500
最大模數	Max. module	mm	8
刀架最大轉角	Max. helix angle	°	±45
工作臺最高轉速	Max. speed of worktable	r/min	7.8
主軸轉速	Speed of spindle	rpm	40～250
刀具中心至工作臺中心距離	Distance from the hob center to worktable center	mm	30～330
刀具中心至工作臺面距離	Distance from the hob center to worktable surface	mm	235～535
外支架頂尖至工作臺面距離	Distance from outer bracker center to worktable surface	mm	400～630
最大裝刀（直徑×長度）	Max. size of hob (D×L)	mm	Φ160×160
滾刀移動行程	Hob shifting distance	mm	55
主電機功率	Main motor power	KW	4
電機總?cè)萘?/td>	Total motor power	KW	6.55
外形尺寸（長×寬×高）	Overall dimension( L×W×H)	cm	244×136×183
凈重/毛重	Net weight/gross weight	Kg	4500/5500
